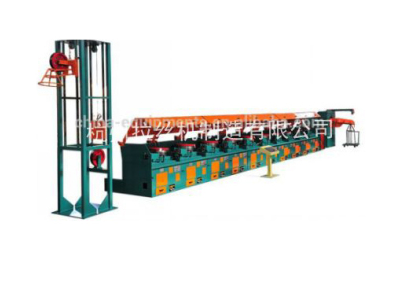

精密數控拉絲設備:智能監控,確保線材一致性在精密線材加工領域,毫米的尺寸偏差都可能導致下游產品失效。精密數控拉絲設備以 “智能監控” 為技術核心,通過遍布全流程的傳感網絡與實時數據分析系統,構建起覆蓋線材尺寸、力學性能、表面質量的全方位監控體系,確保每一米線材都保持穩定一致的品質,為航空航天、微電子等高端領域提供可靠的材料保障。 智能監控的核心在于對加工參數的實時捕捉與動態調控。設備搭載的多維度傳感系統,能以毫秒級頻率采集關鍵數據:張力傳感器每 100 微秒記錄一次線材所受拉力,精度達 ±0.1N;激光測徑儀每秒完成 200 次直徑檢測,分辨率達 0.001mm;紅外測溫儀實時監測模具與線材的溫度,誤差控制在 ±1℃以內。這些數據通過工業以太網傳輸至中央控制器,形成包含 128 項參數的動態數據庫,為監控決策提供精準依據。當檢測到直徑偏差超過 0.005mm 時,系統在 50 毫秒內即可調整拉絲輪轉速與張力,使參數回歸標準范圍,避免偏差累積。 針對線材尺寸一致性的監控,設備采用 “多級檢測 + 閉環補償” 機制。在粗拉工序后,激光測徑儀重點監控線材的圓度誤差,當檢測到某段線材的不圓度超過 0.008mm 時,系統自動標記該區域并在精拉工序中針對性調整對應模具的壓力分布。精拉完成后,設備通過雙激光頭從垂直方向同時檢測,確保線材直徑在全長范圍內的波動不超過 ±0.003mm。生產直徑 0.5mm 的航空用不銹鋼絲時,這種監控方式使整卷線材的尺寸一致性達到 99.8%,遠高于傳統設備的 95%,完全滿足航天器布線系統的嚴苛要求。 智能監控對線材力學性能的一致性同樣至關重要。設備在第 6 道拉伸工序后集成在線力學性能檢測模塊,通過微張力測試法實時評估線材的屈服強度 —— 當線材通過檢測輪時,系統施加預設的微小拉力,根據形變量計算屈服強度,數據同步與標準值比對。若發現強度偏差超過 5%,立即調整后續退火工序的溫度與時間:強度偏高時提高退火溫度至 860℃,強度偏低時延長保溫時間 10 秒。這種 “加工 - 檢測 - 調整” 的實時聯動,使直徑 1mm 的高強度鋼絲抗拉強度偏差控制在 ±20MPa 以內,確保整批線材的力學性能均勻一致。 表面質量的智能監控聚焦于微觀缺陷的精準識別。設備配備高分辨率工業相機與光源系統,在拉絲完成后對線材表面進行 360° 掃描,像素精度達 5μm,可識別 0.01mm 的劃痕、凹坑等缺陷。圖像識別算法通過深度學習訓練,能區分不同類型的表面缺陷 —— 當檢測到模具磨損導致的周期性劃痕時,自動提示更換模具;發現原料帶來的隨機雜質時,實時標記位置并在收卷時自動切除。生產直徑 0.05mm 的漆包線時,這種監控使表面缺陷率從傳統的 3% 降至 0.1%,為后續鍍膜工序提供完美基底。 智能監控的預測性維護功能,為長期一致性提供保障。系統通過分析歷史數據,建立模具磨損、電機性能等關鍵指標的衰退模型 —— 當檢測到某組模具的拉伸阻力增加 10% 時,預判其剩余壽命并提前推送更換提醒;根據伺服電機的振動頻譜變化,提前 50 小時預警軸承磨損風險。這種主動維護模式避免了因設備故障導致的品質波動,使設備在連續生產 300 小時后,線材尺寸一致性仍能保持初始精度的 98% 以上,解決了傳統設備 “越用越差” 的難題。 數據追溯系統讓監控結果可查可溯,進一步強化一致性管理。設備為每卷線材生成唯一的二維碼身份標識,包含從原料批次、加工參數到檢測數據的全生命周期信息。通過掃碼可查看該卷線材的直徑變化曲線、各道次張力數據、表面缺陷分布等 18 項關鍵指標,甚至能追溯到具體加工時段的模具狀態與環境參數。這種透明化的追溯能力,使下游企業能快速驗證線材品質,同時為生產工藝優化提供數據支撐,某微電子企業通過分析追溯數據,將鈦合金絲的加工參數優化后,產品一致性再提升 1.2 個百分點。 在多品種小批量生產中,智能監控的快速適配能力確保換產時的一致性穩定。當從直徑 1mm 銅線切換至 0.8mm 不銹鋼絲時,系統自動調用對應監控參數模板 —— 銅線檢測側重表面光潔度,不銹鋼則強化抗拉強度監控,切換過程無需人工重新校準,首卷線材的合格率即可達到 99.5%。設備的自適應學習功能還能記錄每次換產的調整數據,通過算法優化逐步縮小不同批次間的品質差異,使同一型號線材的批次間偏差控制在 0.002mm 以內。 精密數控拉絲設備的 “智能監控” 并非簡單的參數記錄,而是通過數據驅動的精準干預,將線材一致性控制從 “事后檢測” 升級為 “事中調控”。它用毫秒級的響應速度捕捉細微偏差,用多維度的檢測網絡覆蓋品質盲區,用預測性維護保障長期穩定,最終實現從原料到成品的全程品質可控。在高端制造業對材料一致性要求日益嚴苛的今天,這種設備正成為品質升級的核心引擎,推動精密線材加工向 “零缺陷” 目標邁進。 |
